新項目｜上海山美股份高性能建筑固廢處理裝備助力山東濟寧建筑固廢資源化利用項目

山東濟寧項目設備安裝現場

項目介紹

   山東濟寧建筑固廢資源化利用項目以綠色發展為理念，立足環保、高效可持續發展方向，由上海山美股份提供完整解決方案和全套高性能建筑固廢處理裝備，設計處理能力為200噸/小時，采用“顎破+反擊”兩段破碎篩分工藝和“人工分選+磁選+風選”三級分選流程，全封閉生產車間，并配有除塵系統，可有效降噪、防塵，綠色環保。

   項目采用的核心裝備包括JC系列顎式破碎機、HC系列新型反擊式破碎機、VC7系列制砂機、LS系列輕飄物分離器、給料機、振動篩等。最大進料粒度可達1000mm，所得再生原材料分為0-5mm、5-10mm、10-20mm和20-31.5mm四種規格，用于生產再生磚和再生混凝土。

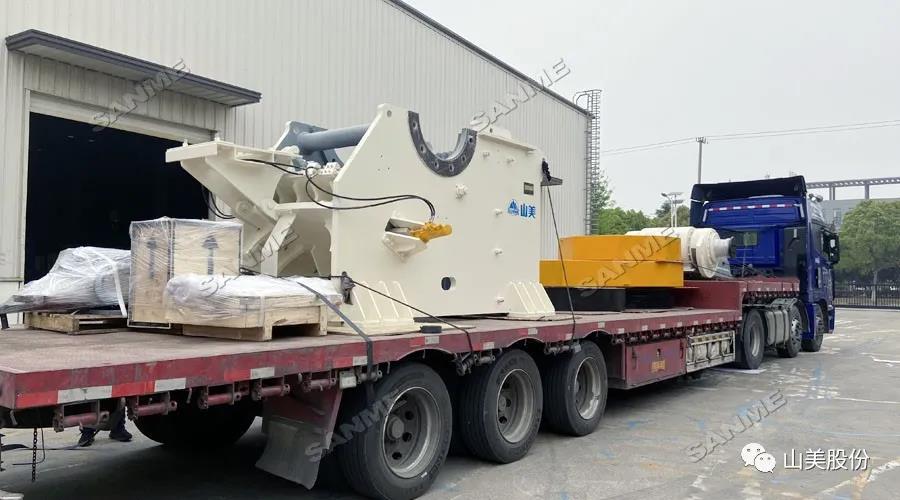

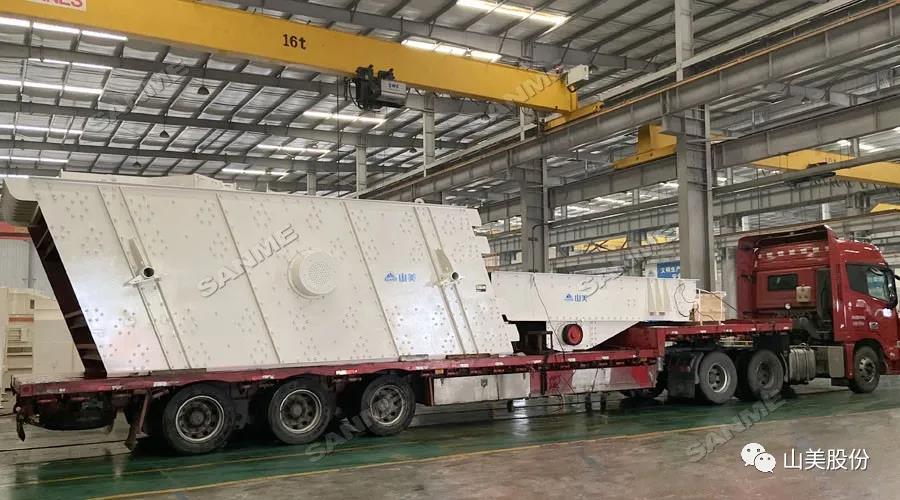

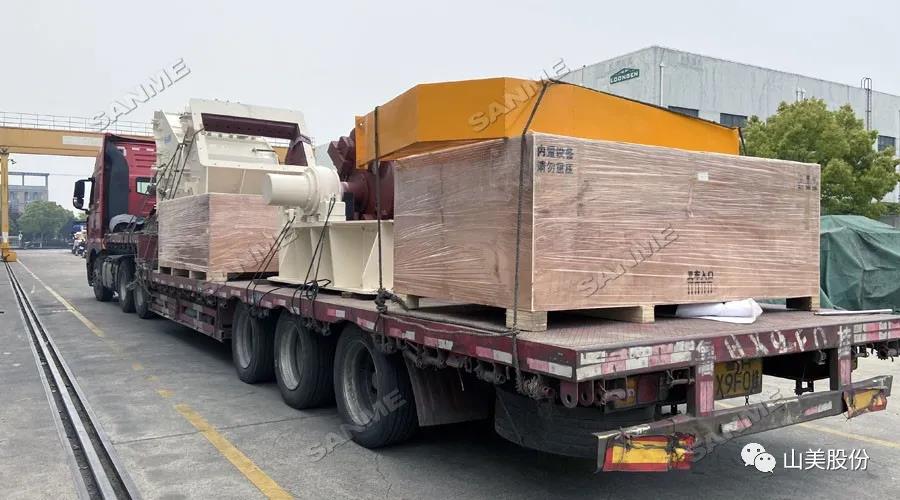

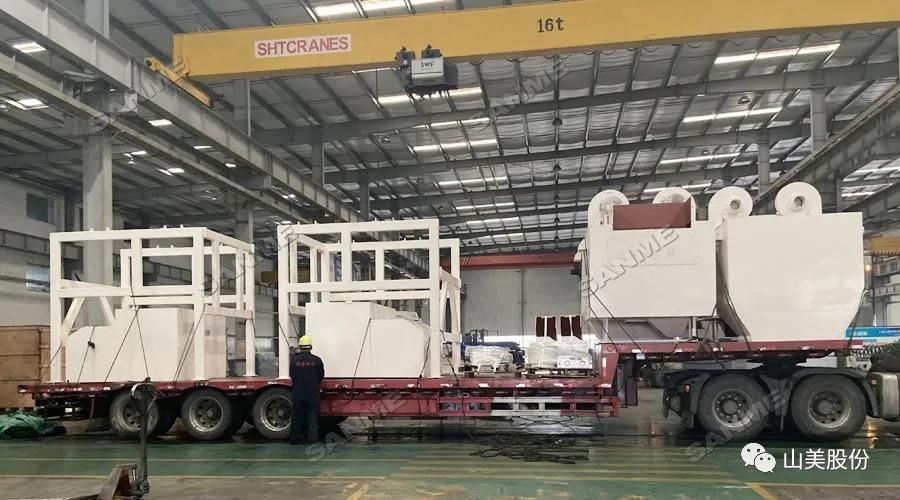

山東濟寧項目部分設備發貨圖片

核心設備

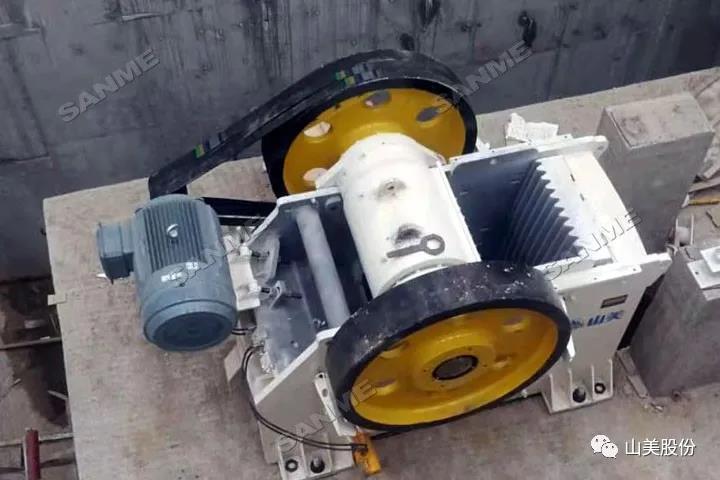

    01JC系列顎式破碎機JC系列歐版顎式破碎機是在幾十年的傳統顎式破碎機設計制造經驗的基礎上，采用有限元分析方法成功開發的新一代產品。與傳統的顎式破碎機相比，JC系列顎式破碎機在設計和制造方面對細節更為重視，采用高強度材料和制造工藝，具有結構強度更高，設備可靠性更高，破碎比更大、產量更高，綜合成本更低等優勢。

產品特點與技術優勢：

1.堅固的結構機架分為焊接式和組裝式兩種：中小型規格采用焊接式，大型規格一用組裝式。

2.優越的腔型設計對稱"V"形腔型設計，肘板大傾角、大沖程、合理轉速，使進料粒度更大、產量更高、粒度更加均勻，顎板磨損降低。

3.重型動顎總成經久耐用重型動顎總成采用鍛造的重型偏心軸、高質量重載滾動軸承、有限元軟件優化的動顎體,保證了動顎總成耐沖擊性和穩定性高;迷宮式密封、集中潤滑系統保證了軸承油脂不被污染、潤滑更加便捷，使其運行時間更長、更加穩定性。

4.動顎護板設計動顎上方安裝了重型護板，避免因物料沖擊，有效保護動顎體及其內部軸承不受損壞。

5.整體軸承座整體鑄鋼軸承座結構保證與機架配合，避免了組合式軸承座在緊固過程中對軸承造成不必要的徑向載荷，使軸承運行更加平穩。

6.方便快捷的粒度調節JC顎式破碎機采用機械或液壓排料口調整裝置，其雙楔塊調節方式相對應墊片調節操作更加簡單、安全、快捷，節省了停機時間。

7.一體化電機安裝電機座與破碎機機架一體式安裝方式，不僅節約了顎式破碎機的安裝空間，減少了三角帶的長度，而且由于機架、電機座、電機的同步運動、可調的電機座實現了三角帶張力的調節，從而使三角帶使用壽命更長。

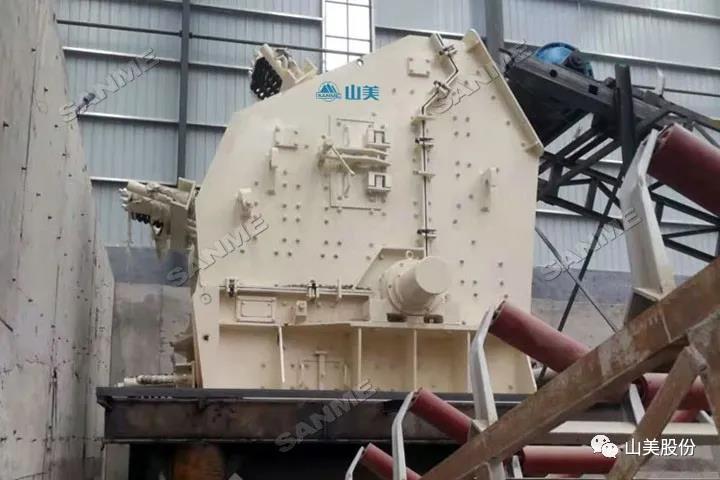

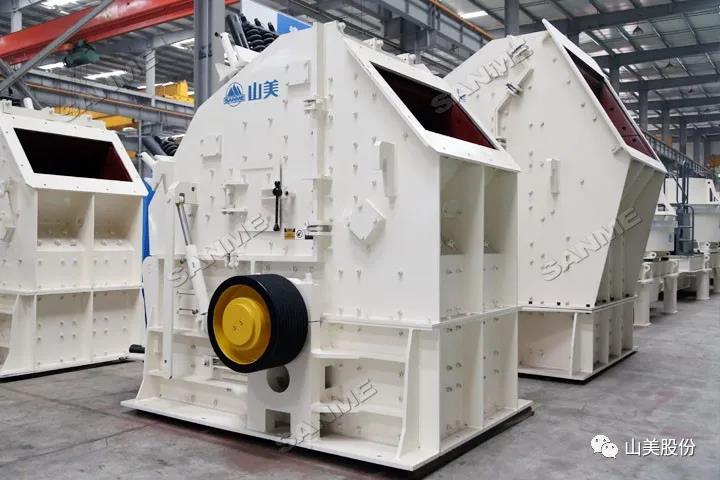

8.減震安裝設計破碎機采用專用的橡膠減震裝置固定，有效吸收了設備振動峰值，同時允許破碎機垂直和縱向方向的位移，從而降低了對基礎的沖擊。02HC系列反擊式破碎機HC系列反擊式破碎機是在吸收國外先進技術，并結合國內實際情況進行優化設計，整體結構簡單實用且不失合理，更加人性化，同時腔型更大、更優，在同等條件下，提高了生產效率。

HC系列反擊式破碎機廣泛用于破碎各種軟、中硬礦石，能夠在初級破碎和二級破碎中進行粗碎、中碎、細碎。主要用于礦山、建筑、化工、水泥、冶金及建筑固廢處理等行業。

產品特點與技術優勢：

1.優化的腔型，更高的產量

HC、HSI系列反擊式破碎機對破碎機的腔型進行了優化，可以大大提高產量，可以實現大破碎比，從而減少投資。

2.大進料口設計，可以破碎更大的物料

通過優化，加大了進料口設計，可以破碎更大的物料，在破碎石灰石等中硬物料時，可以代替顎式破碎機，特別是處理進料粒度較大的鋼筋混凝土等建筑垃圾時更具優勢。

3.增加研磨腔設計(可選)，使應用范圍更廣

通過增加研磨腔的設計，可實現大破碎比，使排料更小、產品粒形更優。給客戶更多選擇， 擴大了應用范圍。

4.轉子重型化設計，改進板錘固定方式，增加了可靠性

轉子采用重型化設計，不但提高了可靠性，還提高了轉子的轉動慣量,可以提高破碎機的處理能力;改進了板錘的固定方式，使板錘的更換更方便,固定更可靠

5.可靠的過載和過鐵保護裝置

為保護轉子主體和板錘，優化了過載和過鐵保護裝置,反擊板在過載的情況下可以回縮,一旦載荷值恢復正常，反擊板會回到預設位置并正常工作。

6.方便維護,安全可靠

采用液壓助力設計,大大方便調整排礦口，便于打開上機架進入破碎機內部進行檢查、 維修和更換。

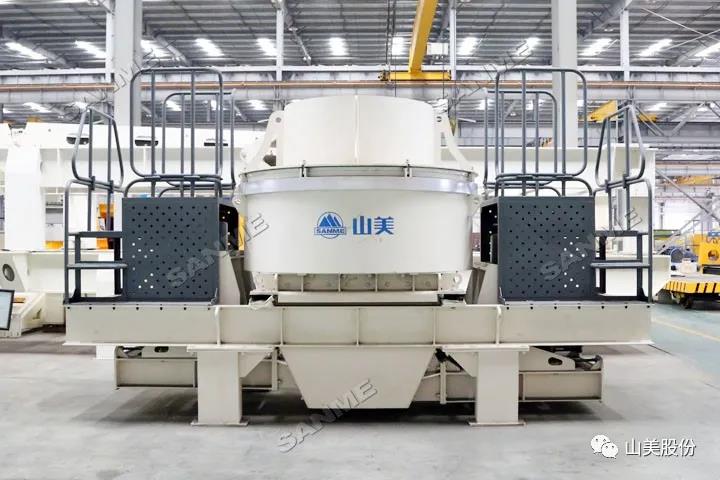

03VC7系列制砂機VC7系列整形制砂機是山美股份研制并生產的高性能制砂設備，采用稀油潤滑，與傳統潤滑相比，優點在于：轉速更高、密封嚴實可靠、免維護、制砂率高。

產品特點與技術優勢：

1.圓葉輪腔型

深腔結構，允許更高通過量;特殊刀頭結構，提高了合金使用率，延長維修周期。

2.ROR與ROA互換

石打石腔易損件成本低，出料粒形好且均勻，適用與所有類型石料，特別是高磨蝕性物料;石打鐵腔，破碎比大，成砂率高，適用于中等磨蝕性物料。特別破碎腔體結構，能較好實現"石打石腔-ROR"與"石打鐵腔-ROA"的快速互換。

3.稀油潤滑轉子

相比傳統脂潤滑轉子轉速范圍更大，能更好滿足各種不同特性物料的破碎需求;密封嚴實可靠，無需更換油封等易損件，真正免維護。

4.快速可拆卸平臺設計

優質的平臺結構，不影響道路運輸。既能方便觀察進料、維護設備，又能很好保護電動機免受風吹雨淋。

5.高自動化程度

自動化程度更高，正常維護更加方便;多種保護措施降低故障停機時間，使用壽命更長。

6.優質粒形

基于高速撞擊破碎機理，產品粒形優異，呈立方體，且針片狀含量低;因此，特別適用于骨料整形及人工制砂，比如高速公路用骨料的生產加工。

7.瀑布給料技術

給料調節裝置，能精確控制中心入料與瀑布料的比例。瀑布給料技術，既能提高能量利用率，增加產量，又能通過瀑布給料調節產品粒形及控制產品含粉量。

8.高品質，可靠性更高

全系標配西門子合資品牌專用電機;主軸承可選SKF、FAG、TWB、ZWZ等國內外品牌;潤滑站、耐磨件等關鍵零部件均采用國內外品牌產品。

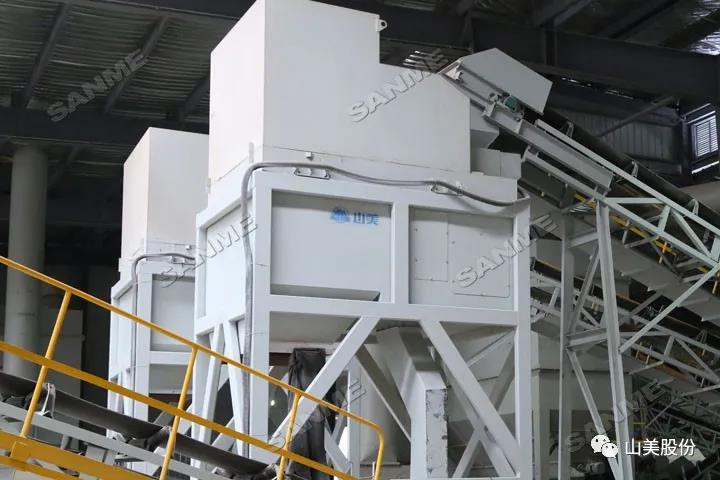

04LS系列輕飄物分離器LS系列輕物質分離器是將破碎后物料中的輕物質(如：紙屑、塑料、木屑、布條等)與骨料分離的一種裝置，能有效的減少骨料中雜質的含量，廣泛用于建筑垃圾破碎后骨料中輕物質的分離。

產品特點與技術優勢：

1. 分離效果好、分離后骨料干凈;

2. 占地面積小，無需水源，不用排放污水;

3. 輕物質收集處理方便;

4. 處理速度快，處理后物料可直接使用;

5. 可用于骨料生產線的多個環節、多級風選(初破風選，二破風選等);

6. 可以根據物料里輕物質的含量來調節出風口的大小，從而獲得良好的效果。
